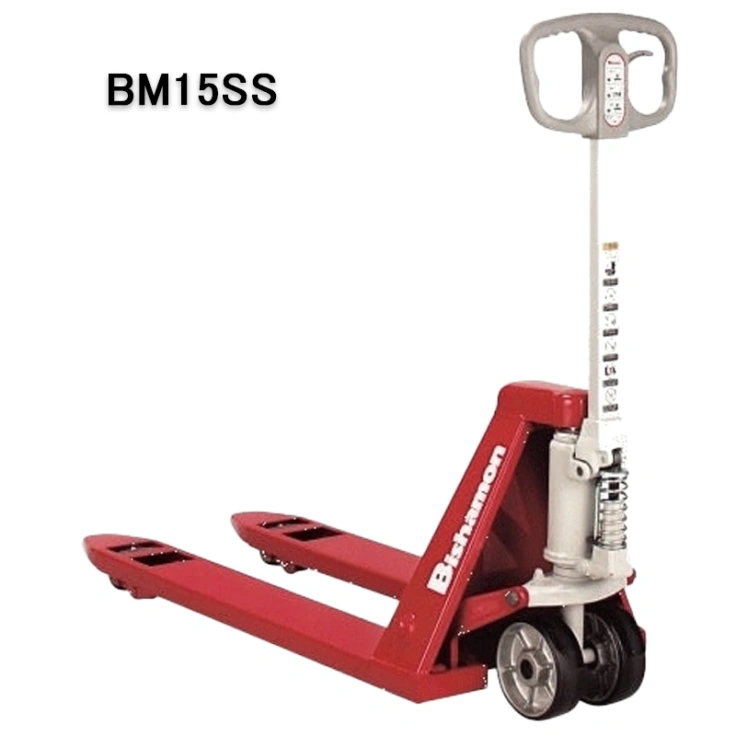

パレットトラック 標準タイプ(BM15・25・30シリーズ)スライド画像
パレットトラック 標準タイプ(BM15・25・30シリーズ)スライド画像

パレットトラック 標準タイプ(BM15・25・30シリーズ)

販売価格: お見積りにて

カラー

数量:

仕様

問い合わせNo.

品番

フォーク部分(mm)

フォーク高さ
(mm)

積載荷重

自重
(kg)

外幅

長さ

内幅

A1

B1

B2

B3

A2

K00-348

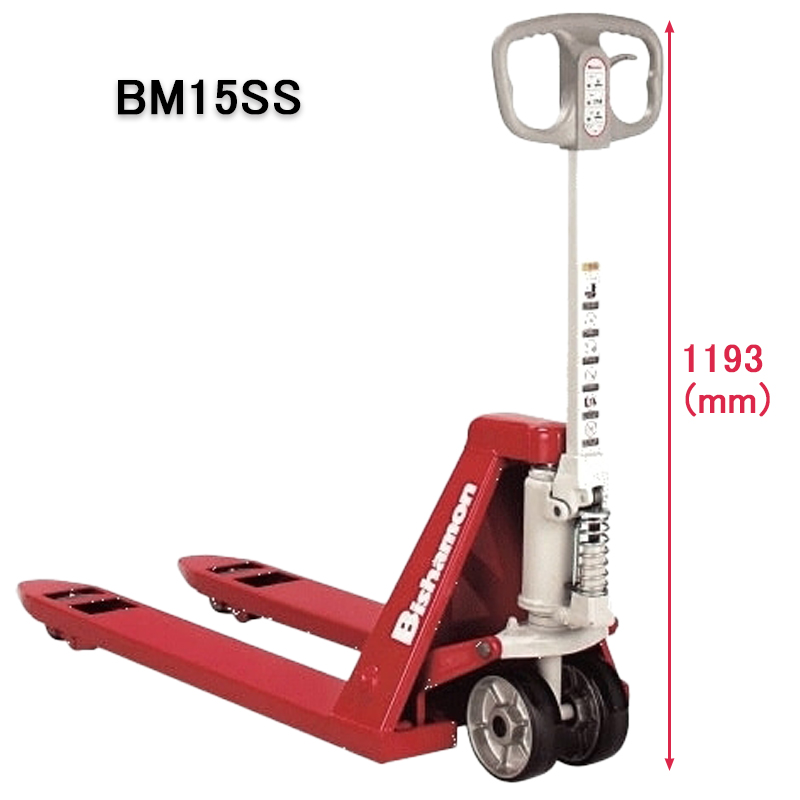

BM15SS

520

810

675

525

214

最低位:80
最高位:200

1500kg

72

K00-349

BM15S

980

845

695

75

K00-350

BM15M

1070

935

785

79

K00-296

BM15L

1150

1015

865

81

K00-351

BM15C

685

1070

935

785

379

85

K00-295

BM15LL

1220

1085

935

88

K00-352

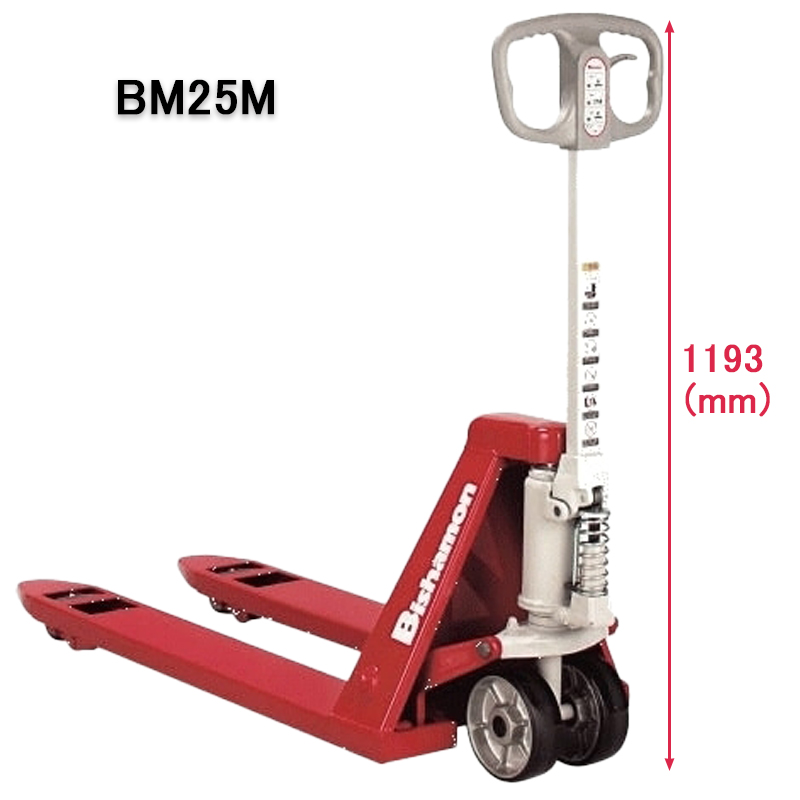

BM25M

520

1070

935

785

214

最低位:80
最高位:200

2500kg

89

K00-353

BM25C

685

1070

935

785

379

95

K00-354

BM25LL

1220

1085

935

99

K00-355

BM30M

520

1070

995

740

214

最低位:82.5
最高位:202.5

3000kg

105

K00-310

BM30LL

685

1220

1145

890

379

110



特長

パレットラックは荷物を積んだパレットをパレットごと持ち上げられるので、工場や倉庫での作業効率をアップさせます。

[商品画像]ハンドパレットトラック

  • 環境に優しい無鉛塗料を使用しているので、場所を問わず安心してご利用頂けます。(標準塗装色:無鉛赤50-NE-5253・ロックペイント)

  • ハンドルは静電気を防止し、冬の寒い時期に握っても安心な樹脂製です。

  • ニュートラル機構を装備し荷重がかかっても軽く舵取り操作ができます。



ハンドルに付いているレバーの操作

ニュートラル

[図説]ニュートラル時のレバー位置

「カチッ」という音がして、レバーが中間あたりで固定されます。この位置がニュートラルになります。

上昇

[図説]上昇時のレバー位置

レバーを一番下まで下ろして頂くと、フォーク(荷物)を持ち上げる事が出来ます。

下降

[図説]下降時のレバー位置

レバーを上に引き上げて頂くと、フォーク(荷物)を下降させる事が出来ます。手を離すとレバーはニュートラル状態になります。



機種選定の方法

下記の寸法図とパレットの種類をご参照頂き、機種をご選定下さい。

寸法図



片面使用パレット

A1/A2/B2/B3の寸法を確認して下さい

スキッド型パレット

A1/A2/B1の寸法を確認して下さい

両面型パレット

B3の寸法を確認して下さい



選定時のご注意

  • 寸法は10~15mm以上の余裕を持って下さい。

  • 寸法に余裕がない、または寸法を間違って選定した場合、フォークがパレットに入らない、パレットの破損、ハンドパレットトラック本体の故障などの恐れがあります。



台車の豆知識

フォークの中心から根本の間に荷物の重心が納まっている場合、最大積載能力で使用出来ます。

中心から先端寄りで使用される場合、最大積載能力は減少します。

[図解・グラフ]荷物の重心と積載能力



オプション品

ホイール仕様

種類

標準装備

無料オプション

有料オプション

フォークホイール
(径×幅mm)

ステアリングホイール
(径×幅mm)

車輪変更
無色ウレタン

車輪変更
白ウレタン

車輪変更
ナイロン

ダブル車輪
黒ウレタン

牽引

BM15
シリーズ

ウレタン80×100

ウレタンφ175×60


(ナイロン可)

BM25
シリーズ


(ナイロン可)

×

BM30
シリーズ

ウレタンφ80×71

標準
(ナイロン可)

×

※○=対応可能、×=対応不可。各オプションの納期・価格等については別途お問い合わせ下さい。



ホイール画像

無色ウレタン(無料オプション)

[画像]無色ウレタンホイール

クリーンな環境に

白ウレタン(有料オプション)

[画像]白ウレタンホイール

清潔感を求める方に

ナイロン(有料オプション)

[画像]ナイロンホイール

水場での使用に

ダブル車輪(有料オプション)

[画像]ダブル車輪

小さな溝や段差を越えれます

種類

使用環境

床が凹凸

床が濡れている

床が柔らかい

床が堅い

床にオイル有

ウレタン


ウレタンがふやける


操作性が悪くなる

ナイロン


音が大きい
